xTS– System badań mechanicznych w systemie tomografii rentgenowskiej

System ładowania w miejscu pod CT

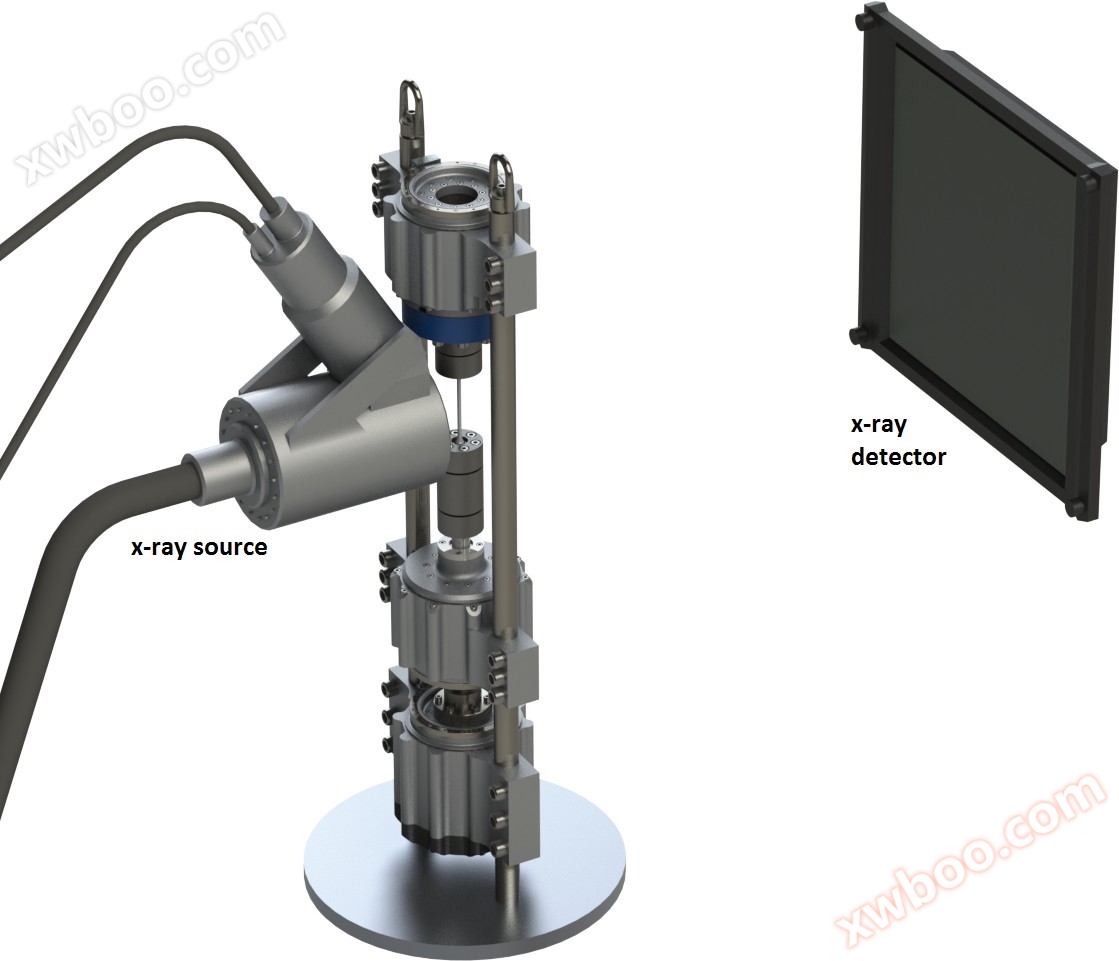

XTS firmy Psylotech to system testowania mechanicznego zaprojektowany do stosowania w systemach tomografii rentgenowskiej. xTS obraca pociąg obciążenia w procesie skanowania CT, rozwiązując tym samym problem kolumn wspierających interferujących z promieniowaniem rentgenowskim. Obrótny pociąg obciążenia pozwala również na umieszczenie detektora jak najbliżej próbki.

Zbudowany na platformie kontroli ruchu Psylotech, jest częścią linii instrumentów specjalnie zaprojektowanych do ograniczenia ruchu poza płaszczyzną, poprawiając tym samym wychwytywanie obrazu. Na przykład pod mikroskopami optycznymi wykazano, że odchylenie standardowe od ruchu płaszczyzny jest mniejsze niż jeden mikron. Kontrola ruchu poza płaszczyzną jest ważna dla tomografii rentgenowskiej, gdy rozdzielczość może wynosić nawet 2 mikrony.

Zapatentowana konstrukcja ramy obciążeniowej firmy Psylotech kontroluje ruch poza płaszczyzną poprzez symetrię 1/obciążenia, wysoką dokładność obróbki 2/i bezpośredni napęd 3/a siłownika śrubowego rolki. Precyzyjne powierzchnie odniesienia tolerancji 0,0002” łączą się z symetrią konstrukcji, aby zapobiec obcym siłom poza płaszczyzną. Co najważniejsze, siłownik realizuje absolutne minimum części ruchomych. Wirnik serwomotora to nakrętka, a śruba przekłada się w miarę obrotu nakrętki. Minimalizacja części ruchomych zmniejsza tolerancję stosowania, utrzymując precyzję.

Śruba rolka napędu bezpośredniego ma kolejną istotną zaletę. Alternatywne ramy realizują skrzynie biegów lub przekładnie napędowe pasów, wprowadzając siły obce z płaszczyzny. Siły te skręcają i skręcają ramę, przesuwając próbki z dala od początkowej płaszczyzny ładowania. XTS Psylotech nie ma skrzyni biegów. Jego bezpośredni napęd eliminuje takie siły skręcające.

Serwo napędu bezpośredniego umożliwia również znaczną prędkość w porównaniu do innych systemów, dzięki czemu każda tomografia może być zakończona w krótszym czasie. Ponadto obrot próbki mierzy się bezpośrednio za pomocą tego samego 22-bitowego kodera używanego do zwrotu serwo. Rozdzielczość 26-bitowa oznacza, że xTS może rozdzielać 0,0000054 stopni w obrocie.

Oprócz obciążenia osi, xTS wdroża możliwości skręcenia. Znów serwo siłownik skręcający realizuje napęd harmoniczny zerowego sprzeciwu, który nie powoduje obcych sił skręcających. Serwo te kontrolują obrot śruby, która jest proporcjonalnie podłączona do nakrętki w celu kontrolowania przesunięcia i pozycji kątowej. Sztywny, bezpośredni napęd obciążeniowy zmniejsza błąd pomiędzy pomiarem a kątem w uchwytzie.

Wreszcie xTS można skonfigurować z komorą temperaturową. Komora miałaby okno z przodu i z tyłu, aby umożliwić przepływ promieni rentgenowskich. Aby zminimalizować objętość wewnętrzną, komorę tę można obrócić o 90 stopni, aby pomieścić próbki osi lub zginania belki. Minimalizacja objętości poprawia wydajność, upraszcza kontrolę i poprawia jednorodność temperatury.

Podsumowując, xTS Psylotech w wyjątkowy sposób kontroluje ruch poza płaszczyzną dzięki połączeniu symetrii, precyzyjnej obróbki i napędu bezpośredniego. Kontrola ruchu poza płaszczyzną jest ważna dla tomografii rentgenowskiej, ponieważ rozdzielczość korelacji objętości cyfrowej może wynosić nawet 2 mikrony. XTS oferuje również 26-bitową rozdzielczość pozycji kątowej i przyszły potencjał rozszerzenia z komorą środowiskową.

Zdolność siły osi napięcia / kompresji

1.6 do45 kN

Zdolność skręcienia

Do350 Nm

udar

50-100 mm

Koder kątowy

26 bitów

Wysokość systemu

0.4 do1,1 m

Msza

6 do135 kg

Wymagania zasilania

3x 240 V, 60 Hz
