I. Prezentacja produktu:

　　

Ten sam trójwymiarowy T380S jest 1-kanałowym sygnałem SD / 3G / 2K / 6G-SDI + wbudowanym dźwiękiem do strumienia wideo sieciowego NDI, jednocześnie wyciągając sygnał SD / 3G / 2K / 6G-SDI + wbudowany sygnał audio, generowany strumienie wideo NDI może być używany jednocześnie przez wszystkie urządzenia i systemy odbiorcze NDI obsługujące sieć wspólną, przełamując ograniczenia fizycznej odległości do transmisji sygnału w tradycyjnych programach, znacznie lepszy pod względem wysokiej jakości i niskiego opóźnienia niż tradycyjne programy produkcji na miejscu, aby przynieść innowacje i optymalizację przepływu pracy produkcji na miejscu

　　

　　

Charakterystyka produktu:

　　

Łatwe w użyciu, bez konieczności konfiguracji:

　　

Sygnały sieciowe i wejściowe są automatycznie wykrywane po podłączeniu do zasilania, bez konieczności ręcznej konfiguracji parametrów sieciowych lub wyboru formatu źródła sygnału. Wystarczy podłączyć dobry kabel, aby mógł być bezpośrednio używany.

　　

Mały rozmiar, łatwy do przenoszenia:

　　

Objętość tylko 117,5 mm (długość) x 66,7 mm (szerokość) x 23,4 mm (wysokość), ciężar tylko 234 g

　　

3, wysoka integracja, wydajność

　　

Nie tylko przy niższych kosztach inwestycji sprzętu, tworzenie skalowalnego rozwiązania, ale także lokalne sygnały SDI za pośrednictwem urządzenia, bezpośrednie dołączenie do istniejącego przepływu pracy, bez znaczących zmian, można bezpośrednio podłączyć do urządzeń dolnych w oryginalnym programie, bez wpływu na oryginalny plan budowy, aby uniknąć ponownej integracji i debugowania.

　　

Stworzenie sieciowego systemu transmisji wideo nigdy nie było tak proste

　　

Jako profesjonalista w produkcji wideo na żywo potrzebujesz tylko zestawu narzędzi: T380S z akcesoriami, notebooka i przełącznika sieciowego. Z T380S możesz pobierać sygnały w różnych formatach z różnych urządzeń źródłowych, takich jak kamery, stacje robocze, odtwarzacze multimedialne, konsole do gier i inne. Ten konwerter może być zgodny z wieloma zastosowaniami NDI ® Oprogramowanie techniczne.

　　

　　

III. Interfejs:

　　

　　

Schemat zastosowań systemu produktu:

　　

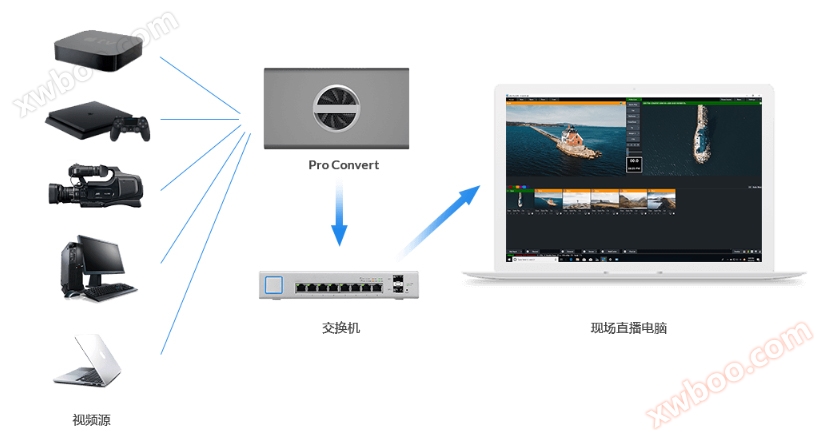

Sposób połączenia aplikacji 1:

　　

　　

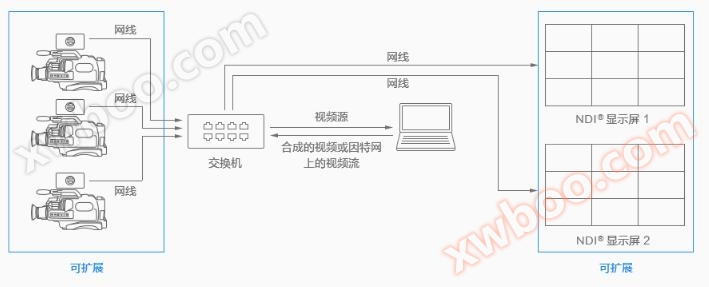

Sposób połączenia aplikacji 2:

　　

　　

Sposób połączenia 3:

　　

　　

Parametry produktu:

　　

Obsługiwane przeglądarki (przetestowane)

　　

Przeglądarka Microsoft Internet Explorer 11

　　

aplikacji Microsoft Edge

　　

Mozilla Firefox wersja 61 i nowsza

　　

Google Chrome wersja 49 i nowsza

　　

Apple Safari 11.1 i nowsze

　　

Opera 55.0.2994.44 i nowsze wersje

　　

Obsługiwane oprogramowanie (przetestowane)

　　

OBS

　　

XSplit

　　

vMix

　　

wideblasterx

　　

Przesyłanie Wirecast

　　

streamstar SW

　　

mimoLive

　　

Wszystkie inne zastosowania NewTek NDI ® Kodowanie lub streaming oprogramowania

　　

Interfejs wejściowy

　　

BNC

　　

SD / HD / 3G / 6G SDI

　　

Interfejs wyjściowy pierścienia

　　

BNC

　　

SD / HD / 3G / 6G SDI

　　

Interfejs przechowywania

　　

Karta SD (do rozszerzenia)

　　

Porty sterowania PTZ + TALLY

　　

Interfejs Mini-DIN-8

　　

Śruba stała

　　

Średnica śrub 6,5 mm

　　

Interfejs sieciowy

　　

Porty Ethernet 10/100/1000Mbps

　　

Wsparcie IEEE 802.3af PoE

　　

Interfejs USB

　　

USB 2.0 typu B

　　

Zasilanie 5V/2.1A

　　

Obsługa USB RNDIS/ECM

　　

Wprowadzenie właściwości

　　

Wsparcie wideo do maksymalnej rozdzielczości 4096x2160

　　

Cechy związane z sygnałem SDI

　　

Zintegrowany ekwalizator kablowy do przesyłania sygnału 3G-SDI na odległość do 150 m

　　

Obsługa standardów SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS/6G (SMPTE 2081)

　　

Obsługa trybów 2K (2048x1080) i 4K (4096x2160)

　　

Obsługa próbkowania kolorów RGB 4: 4: 4, YCbCr 4: 4: 4, YCbCr 4: 2: 2

　　

Obsługa głębokości kolorów 10/12-bit

　　

Obsługa ekstrakcji identyfikatorów obciążenia użytecznego SMPTE 352

　　

Obsługa 16 kanałów audio

　　

Obsługa wyciągania informacji o formacji dźwięku i danych o stanie kanału

　　

Ograniczone wsparcie dla 3Gb-DS: można przechwytywać tylko pierwszy strumień

　　

Ograniczone wsparcie dla interfejsów podwójnych (pobiera tylko pierwszy interfejs)

　　

YCbCr 4:2:2 10-bit 1080p 50/59.94/60: przechwytywanie jako 1080i 50/59.94/60

　　

YCbCr 4:4:4 10-bit: pozyskiwanie jako 4:2:2

　　

RGB 4:4:4: Podpróbkowanie R/B

　　

NDI ® Charakterystyka wyjściowa

　　

Obsługa wyjścia 4:2:2 8-bitowego

　　

Najwyższa obsługiwana rozdzielczość 4096x2160

　　

Obsługa NDI 3.x

　　

Funkcje przetwarzania wideo

　　

Przeciętość przepustowość do 4096x2160 60fps

　　

Jasność, kontrast, nasycenie, regulacja odcieniu wideo

　　

Wideo do linii

　　

Tylko szczyt

　　

Tylko na dole

　　

Konwersja stosunku szerokości wideo

　　

Automatyczny lub ręczny wybór wartości wideo wyjściowego

　　

Konwersja przestrzeni kolorów wideo

　　

Automatyczny lub ręczny wybór wejściowej przestrzeni kolorów i zakresu ilościowego

　　

Automatyczny lub ręczny wybór wyjściowej przestrzeni kolorów, zakresu ilościowego i zakresu nasycenia

　　

Obsługa przestrzeni kolorów wejściowych RGB, YUV BT.601, YUV BT.709, YUV BT.2020

　　

Obsługa wyjścia YUV BT.601, YUV BT.709, YUV BT.2020 przestrzeni kolorów

　　

Obsługa ograniczonego lub pełnego zakresu ilościowego

　　

Obsługa ograniczonego, pełnego i rozszerzonego zakresu nasycenia

　　

Konwersja częstotliwości klatek wideo

　　

Lewe i prawe lustro

　　

Nazwa urządzenia

　　

Można zmienić za pośrednictwem interfejsu internetowego

　　

Domyślnie nazwa strumienia NDI wyświetlana w systemie jest numerem + numerem seryjnym, który można zmienić za pośrednictwem interfejsu użytkownika internetowego

　　

Wsparcie przełącznika

　　

Aktualizacja oprogramowania sprzętowego

　　

Obsługa ręcznej aktualizacji za pomocą interfejsu internetowego

　　

Światło LED

　　

Status lampy LED pokazuje bieżący stan pracy urządzenia:

　　

Światło zasilania: podłączone/niepłączone zasilanie

　　

Tally: Podgląd (Preview) / Program (Program)

　　

Wskaźnik sygnału wejściowego: sygnał zablokowany / niezablokowany

　　

Światło sygnału wyjściowego: podłączone urządzenie wyjściowe z sygnałem / niezwyklonym sygnałem

　　

Rozmiary

　　

117,5 mm (długość) x 66,7 mm (szerokość) x 23,4 mm (wysokość)

　　

Akcesoria

　　

Kabel USB 2.0 A/B

　　

Zasilacz 5V/2.1A

　　

Mini-DIN-8 (PTZ + TALLY) 转 RS232 (PTZ) + Mini-DIN-8 (TALLY)

　　

zużycie energii

　　

Maksymalny prąd zasilania 5V: TBD

　　

Maksymalne zużycie energii: TBD

　　

Środowisko pracy

　　

Temperatura pracy: od 0 do 40 stopni Celsjusza

　　

Temperatura przechowywania: -20 do 70 stopni Celsjusza

　　

Wilgotność względna: od 5% do 90% (bez kondensacji)

　　

6: Akcesoria:
