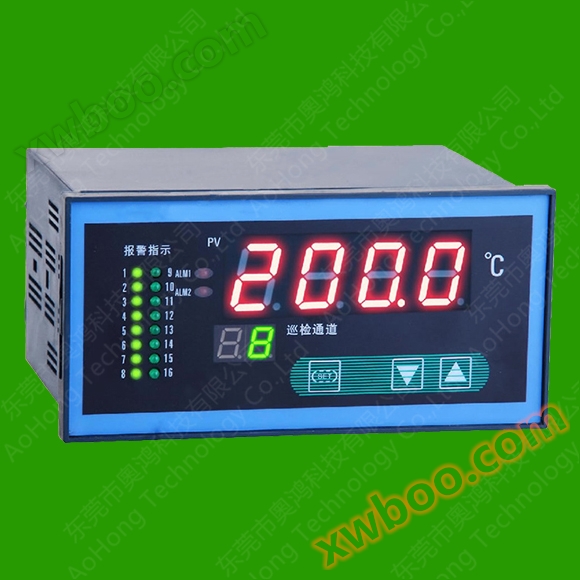

PT100/PT1000/16-kanałowe urządzenie do kontroli temperatury termopary (z RS485)

I. Wydajność techniczna
Typ wejścia: CU50 (-50,0 ~ 150,0 ℃), Pt100 (-199 ~ 600,0 ℃), Pt1000 (-199 ~ 600,0 ℃),
K (0-1300 ℃), E (0-700,0 ℃), J (0-900,0 ℃), S (0-1600 ℃)
Uwaga: Kiedy użytkownik zamówi sygnał wejściowy określony jako 0-5V, 1-5V jako sygnał, przyrząd nie obsługuje już wszelkich powyższych rodzajów wprowadzania sygnału termopary i oporu cieplnego,
Uwaga: Ten przyrząd jest wielokanałowy i może podłączyć wiele czujników. Trzeba jednak wybrać czujnik izolacyjny. Na przykład termopary: oba przewody termopary
Nie może być doprowadzany do metalowej obudowy. W przeciwnym razie pojawią się nieprawidłowe temperatury.
Pojemność kontaktu przekaźnika alarmowego: 220V 3A (oporność)
3, dokładność pomiaru: ± 0,5 F • S ± 1 słowo, dodatkowy błąd uzupełnienia smaku zimnego końca ± 1 ° C
Zasilanie: AC220V 50Hz Zasilanie: mniej niż 5W
Środowisko pracy: 0 ~ 50 ° C, wilgotność względna ≤ 85% RH, brak korozji i silnego promieniowania elektromagnetycznego
Wymiary zewnętrzne: 160 x 80 x 130 Rozmiary otworu: 152 x 76 (mm)

II. Panele przyrządowe

Uwaga: 1: Przewodowanie interfejsu drukarki, drukowanie tego instrumentu używa interfejsu poziomego TTL, "R" podłącza drukarkę do linii zajętej, "T" podłącza kabel danych drukarki, GND podłącza drukarkę do linii uziemionej, inne linie nie są podłączone.

2: Funkcja komunikacji i druku przyrządu nie może być równocześnie, oba wybierają jeden.

IV. Używanie instrumentów

Normalny stan wyświetlania instrumentu

① W normalnym użyciu wyświetlacz w górnym rzędzie wyświetla wartość temperatury zmierzoną przez bieżący kanał, wyświetlacz w dolnym rzędzie wyświetla bieżący numer kanału, a bieżący kanał ma również wyświetlacz wskaźnika. Symbol parametru jest wyświetlany w dolnym rzędzie podczas ustawiania parametrów, a wartość ustawiona w górnym rzędzie.

2 naciśnij klawisz SET przez 3 sekundy, możesz wejść do menu parametrów, naciśnij ▼ lub ▲ klawisz, aby ustawić dowolną wartość w określonym zakresie parametrów, długie naciśnięcie ▼ lub ▲ klawisz może osiągnąć szybkie łączenie lub szybkie łączenie; Naciśnij klawisz SET i klawisz ▼, aby wyjść z menu.

3 w stanie automatycznej inspekcji, naciśnij ▼ lub ▲ klawisz 3S, aby wejść do ustawienia punktu kanału lub stanu wyświetlania pętli, naciśnij ▼ lub ▲ klawisz, aby ustawić wartość okna w dolnym rzędzie na pewną liczbę kanałów 1 ~ LU, gdy przyrząd wyświetli wartość pomiaru kanału, ustawić wartość na 0 lub naciśnij klawisz SET, przyrząd przywróci do stanu wyświetlania pętli,

② gdy jest wyjście alarmowe, wskaźnik alarmowy jest zapalony, jeśli górny limit alarmowy, odpowiedni wskaźnik kanału miga; Jeśli dolny limit alarmu, odpowiednie wskaźniki kanału są zawsze zapalone.

= 5 /* GB3 /* MERGEFORMAT⑤Ustawienie parametrów czasu funkcji drukowania (dostępne tylko w przypadku funkcji drukowania): jednocześnie przytrzymaj klawisz SET i klawisz ▼ i klawisz ▲ przez ponad 3 sekundy, aby przejść do ustawienia czasu drukowania.

Ręczne natychmiastowe drukowanie (tylko w przypadku funkcji drukowania): naciśnij klawisz SET + 3 sekundy, a urządzenie natychmiast wydrukuje dane raz.

Ustawienie podstawowych parametrów przyrządu

Pięć,Uwaga:

Czujnik musi być izolowany.

Jeśli wszystkie wyświetlacze cyfrowe instrumentu są bijące, sprawdź, czy napięcie robocze instrumentu jest normalne i sprawdź, aby było zgodne z przepisami.

3, po zasilaniu zawsze wyświetlać "HH" w górnym oknie wyświetlacza, sprawdź, czy czujnik jest odłączony i skrócił inne połączenia.

4, jeśli w dowolnym z kanałów wystąpi alarm górny, to wskaźnik kanału miga, światło ALM1 zapala, przekaźnik jest wchłaniany; Jeśli w jednym z kanałów wystąpi alarm- Nie. Nie.

5, wskaźnik kanału jest zawsze jasny, światło ALM2 jest oświetlone, przekaźnik jest wchłaniany.

Nie można zmienić parametrów, sprawdź, czy LC jest 18.
