Struktura, zasada pracy:

1) Główne części pompy: część wody wejściowej, część wody wyjściowej, przewodnik, część wody wyjściowej, część średnia, koła, wała, osłona wała, pierścień uszczelniający, pierścień równowagi, płyta równowagi, pokrywa tylna itp.; Rotor składa się z koła zamontowanych na osi, tarczy równowagi i innych części, obie końce rotora są wspierane przez łożyska rolujące, a łożyska są smarowane olejem.

(2) pomieszczenie pompy składa się ze sekcji wody wejściowej, sekcji średniej, przewodnika, przewodnika sekcji wody wyjściowej, sekcji wody wyjściowej i osłony, płyn wchodzi wzdłuż osi po jednej stronie, siła osi wytwarzana podczas pracy pompy jest zrównoważona przez dysk równowagi.

3) uszczelnienie osi: zastosowanie uszczelnienia miękkiego wypełniacza, aby zapobiec wniknięciu powietrza i wyciekowi dużej ilości cieczy, niewielka ilość wody wysokiego ciśnienia przepływa do komory wypełniającej, aby zapobiec zanieczyszczeniom w uszczelnieniu osi; Stopień rozluźnienia wypełnienia musi być odpowiedni, aby ciecz mógł wyciekać kropla po kropli, aby zmniejszyć ciepło, zużycie i zużycie energii spowodowane tarciem, zbyt duża utrata cieczy zmniejszy wydajność pompy.

Napęd: pompa napędzana jest bezpośrednio silnikiem przez sprzęt elastyczny; Z kierunku silnika pompa obraca się w kierunku zegarkowym.

Łożyska: użycie łożysk toczących, aby wirnik pompy mógł robić niewielkie ruchy.

Pierścień uszczelniający: zapobiegać wyciekowi wysokiego ciśnienia w pompie do części wody, aby zmniejszyć utratę objętości, można ją wymienić po zużyciu.

5 Płyta równowagi: znajduje się pomiędzy częścią wody wyjściowej a osłoną, służąca do równoważenia siły osi.

Pierścień równowagi, zestaw równowagi: zamocowany na odcinku wodnym, wspólnie z płytą równowagi tworzą urządzenie równowagi.

Osłona wała: w dwóch komorach napełniających, pełni rolę ochrony wała pompy i koła mocnego, można je wymienić po zużyciu.

Zasada działania: wał pompy obraca się pod napędem silnika elektrycznego, pracuje na płynie, aby zwiększyć jego energię, dzięki czemu wymagana ilość płynu jest wysyłana przez część przepływu pompy przez basen wdychania do wymaganej wysokości lub wymaganego ciśnienia.

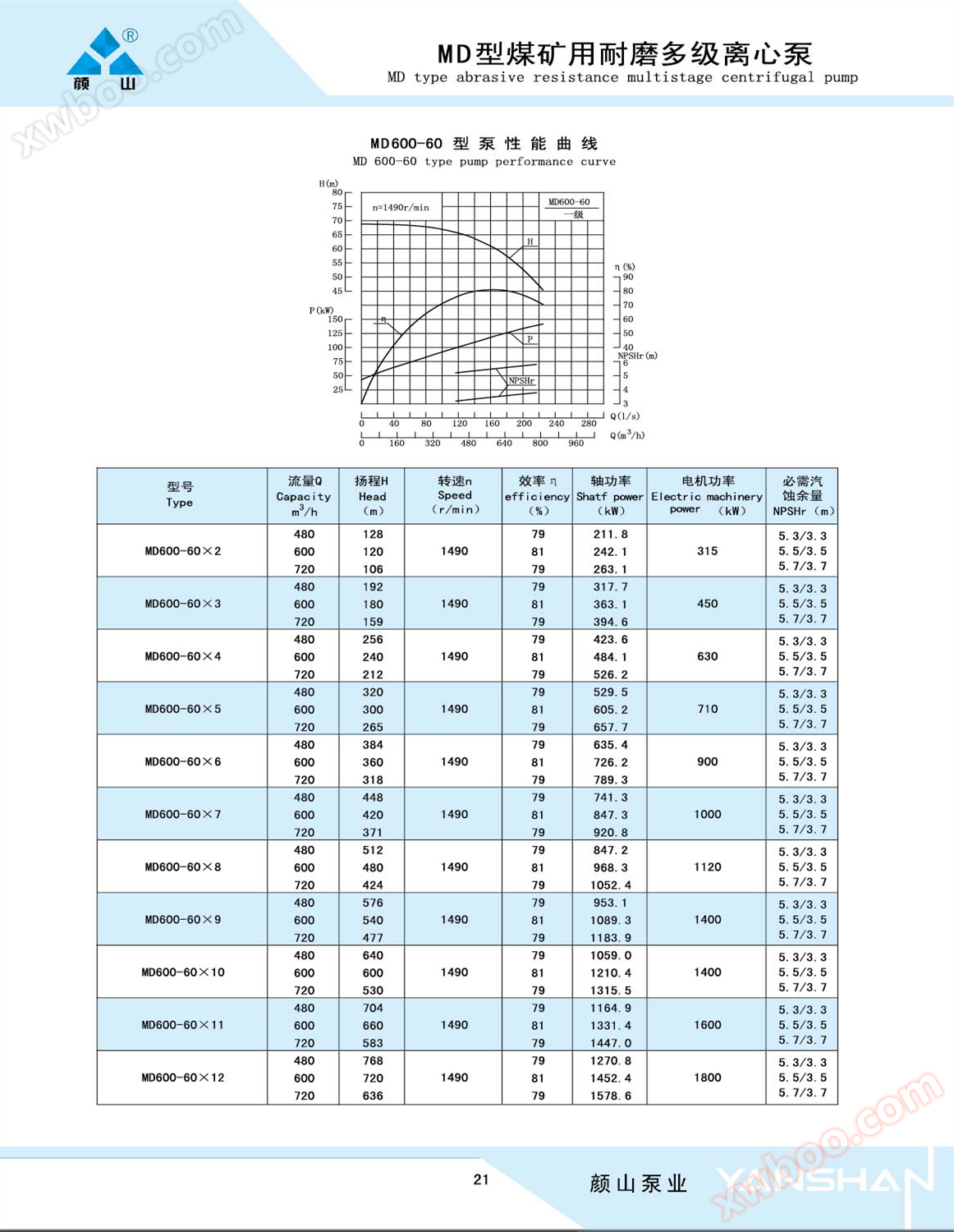

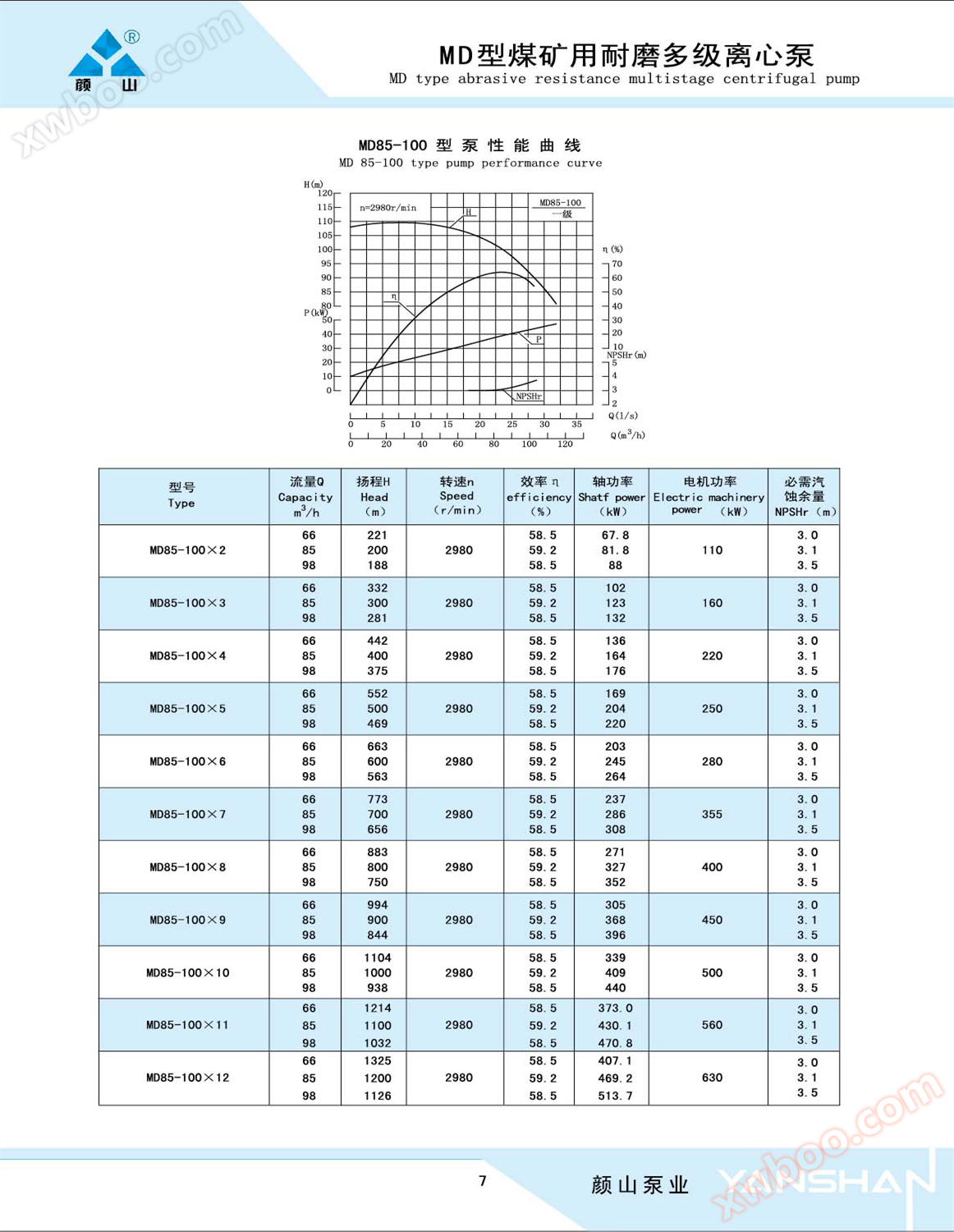

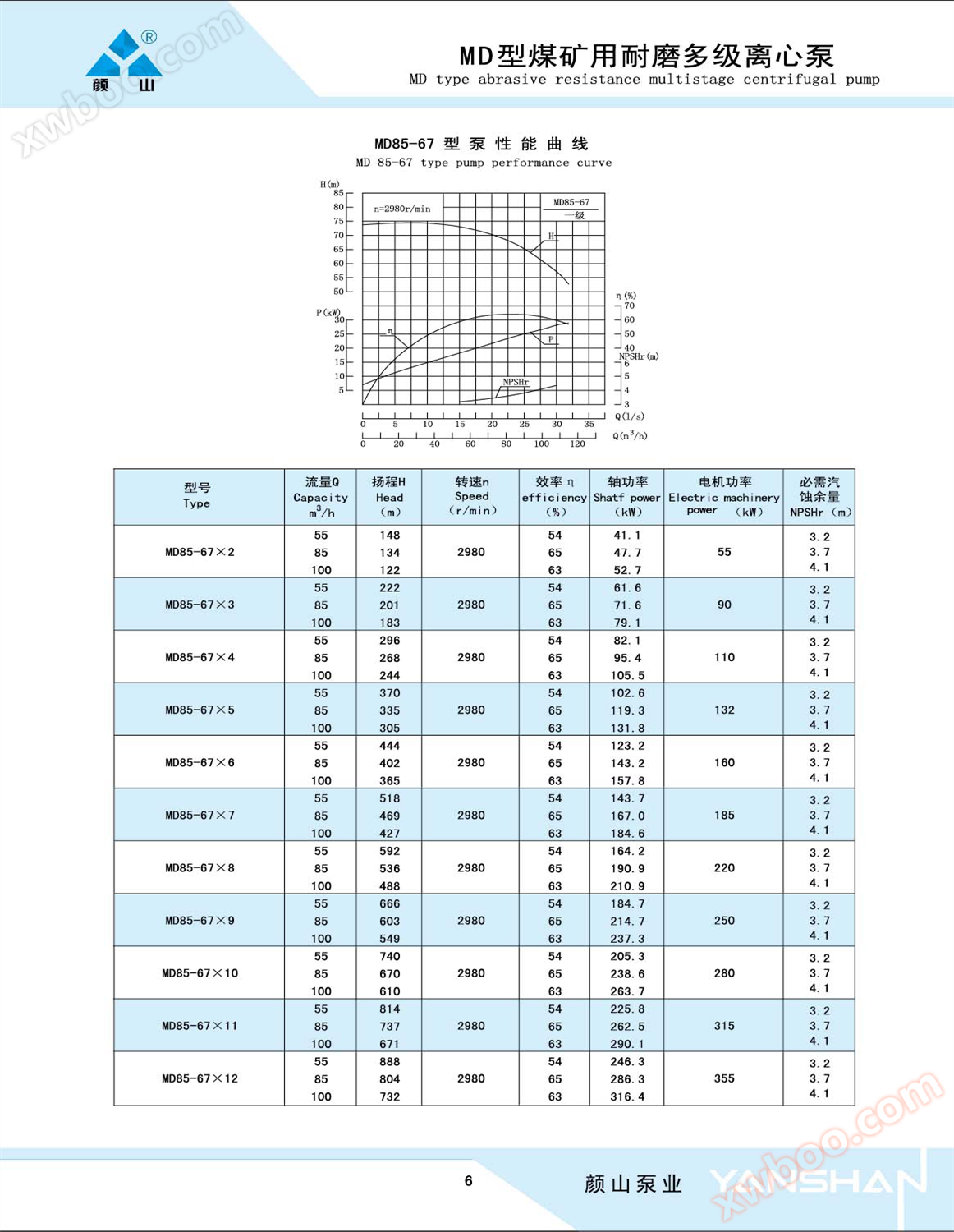

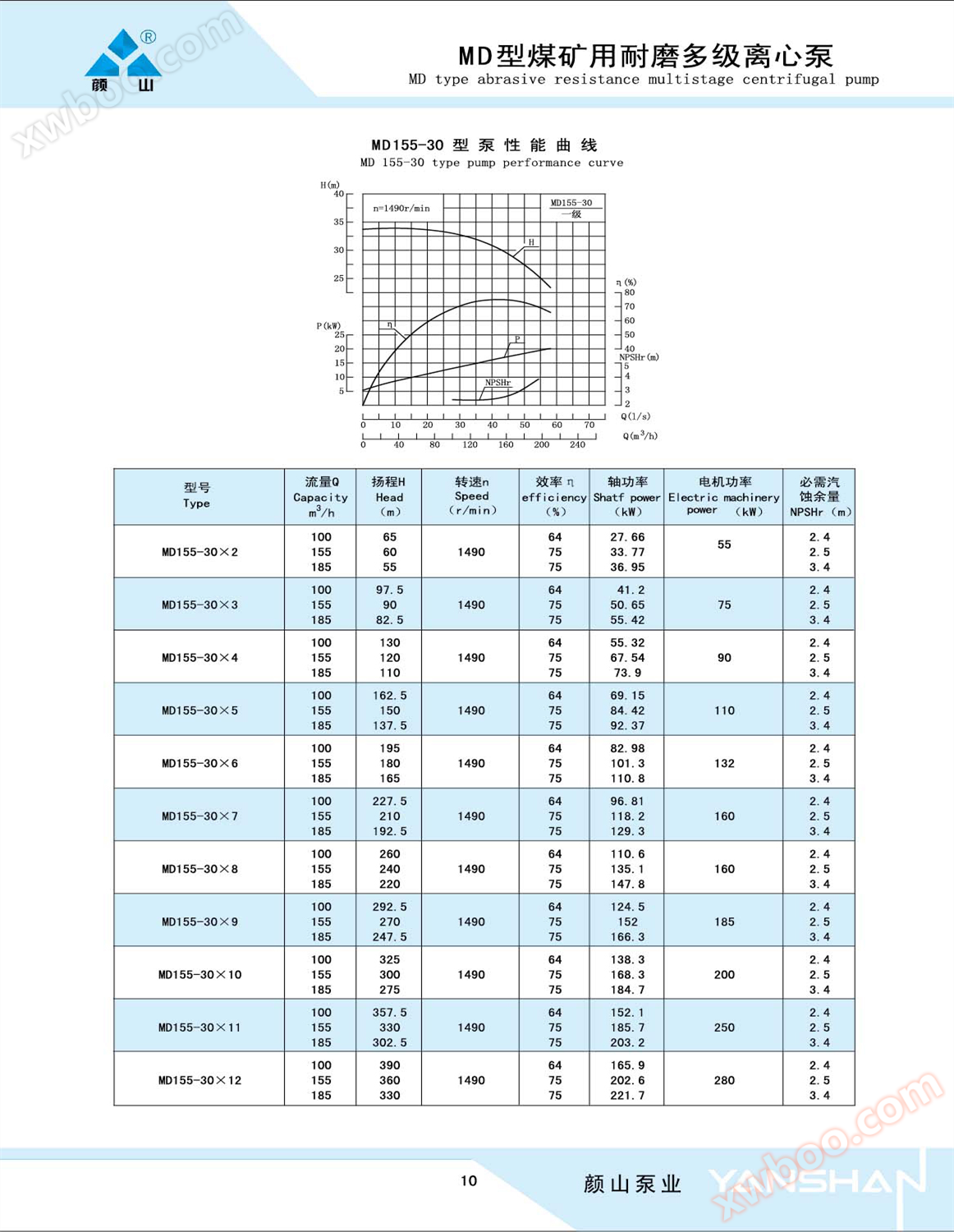

Zakres parametrów wydajności:

Przepływ: 50-500m3/h

Wysokość: 40-1000 m, maksymalna wielkość cząstek 0,5 mm.

Marża korozji pary: (dozwolona wysokość zasysania próżni) 2,7 ~ 5 m (7,5 ~ 5,2 m)
