| Pompy centralne podpłynne z serii FY i HY (pompy podpłynne) |
 |
Przegląd
Pompa pionowa pod płynem z serii FY (HY) jest pompą centralną pod płynem jednostopniową, która jest produkowana przez naszą firmę w połączeniu z podobnymi produktami w kraju i za granicą. Pompa ta nadaje się do temperatury przenoszenia od 0 do 105 ° C, nie zawiera cząstek stałych i środowisk korozyjnych.
Jeśli środek transportowy zawiera niewielką ilość cząstek stałych, można wybrać pompę podłomową z serii LJYA produkowaną przez naszą firmę lub koło półotwarte.
Zakres wydajności pompy: przepływ wynosi 1,6 ~ 400 m3 / h, podnoszenie wynosi 5 ~ 80 m.
W zależności od różnych nośników transportowanych, materiał części styku z płynem pompy pionowej z serii FY (HY) może być opcjonalnie wykonany ze stali odlewnej 304, 304L, 316, 316L, żelaza odlewnego i innych materiałów.
Opis znaczenia modelu pompy
Główne parametry techniczne
Numer modelu
Typ |
Prędkość obrotowa pompy Revolutional speed
n = 2900 r / min |
Prędkość obrotowa pompy Revolutional speed
n = 1450r / min |
przepływ
zdolność
(m3/h) |
Rozpoczęcie
głowa
(m) |
Moc silnika
Moc silnika
(kw) |
przepływ
zdolność
(m3/h) |
Rozpoczęcie
głowa
(m) |
Moc silnika
Moc silnika
(kw) |
| 25FY (HY) -25 |
3.6 |
25 |
2.2 |
1.6 |
6 |
0.75 |
| 25FY (HY) -41 |
3.6 |
41 |
4 |
1.6 |
10 |
1.5 |
| 25FY (HY) -50 |
3.2 |
50 |
5.5 |
1.6 |
12.5 |
1.5 |
| 25FY (HY) -80 |
3.2 |
80 |
11 |
1.6 |
20 |
2.2 |
| 40FY (HY) -16 |
7.2 |
16 |
2.2 |
3.6 |
4 |
1.1 |
| 40FY (HY) -26 |
7.2 |
26 |
3 |
3.6 |
5 |
1.1 |
| 40FY (HY) -40 |
7.2 |
40 |
4 |
3.6 |
10 |
1.5 |
| 40FY (HY) -50 |
6.3 |
50 |
5.5 |
3.2 |
12.5 |
1.5 |
| 40FY (HY) -80 |
6.3 |
80 |
11 |
3.2 |
20 |
2.2 |
| 50FY (HY) -25 |
14.4 |
25 |
4 |
7.2 |
6 |
1.5 |
| 50FY (HY) -40 |
14.4 |
40 |
7.5 |
7.2 |
10 |
2.2 |
| 50FY (HY) -50 |
12.5 |
50 |
7.5 |
6.3 |
12.5 |
2.2 |
| 50FY (HY) -80 |
12.5 |
80 |
15 |
6.3 |
20 |
3 |
| 65FY (HY) -25 |
28.8 |
25 |
5.5 |
14 |
6 |
1.5 |
| 65FY (HY) -40 |
28.8 |
40 |
11 |
14 |
10 |
3 |
| 65FY (HY) -50 |
25 |
50 |
11 |
12.5 |
12.5 |
3 |
| 65FY (HY) -80 |
25 |
80 |
18.5 |
12.5 |
20 |
3 |
| 80FY (HY) -15 |
54 |
15 |
5.5 |
27 |
4 |
0.75 |
| 80FY (HY) -24 |
54 |
24 |
11 |
27 |
6 |
1.1 |
| 80FY (HY) - 38 |
54 |
38 |
15 |
27 |
9 |
1.5 |
| 80FY (HY) -50 |
50 |
50 |
22 |
25 |
12.5 |
2.2 |
| 80FY (HY) -80 |
50 |
80 |
30 |
25 |
20 |
4 |
| 100FY (HY) -23 |
100 |
23 |
11 |
50 |
5 |
2.2 |
| 100FY (HY) -37 |
100 |
37 |
15 |
50 |
9 |
3 |
| 100FY (HY) -50 |
100 |
50 |
30 |
50 |
12.5 |
4 |
| 100FY (HY) -80 |
100 |
80 |
45 |
50 |
20 |
7.5 |
| 125FY (HY) -12 |
100 |
50 |
45 |
100 |
12 |
7.5 |
| 125FY (HY) -20 |
200 |
80 |
75 |
100 |
20 |
15 |
| 125FY (HY) -32 |
|
|
|
100 |
32 |
18.5 |
| 125FY (HY) -50 |
|
|
|
100 |
50 |
30 |
| 150FY (HY) -20 |
|
|
|
200 |
20 |
30 |
| 150FY (HY) -32 |
|
|
|
200 |
32 |
45 |
| 150FY (HY) -50 |
|
|
|
200 |
50 |
55 |
| 200FY (HY) -20 |
|
|
|
400 |
20 |
45 |
| 200FY (HY) -32 |
|
|
|
400 |
32 |
75 |
| 200FY (HY) -50 |
|
|
|
400 |
50 |
90 |

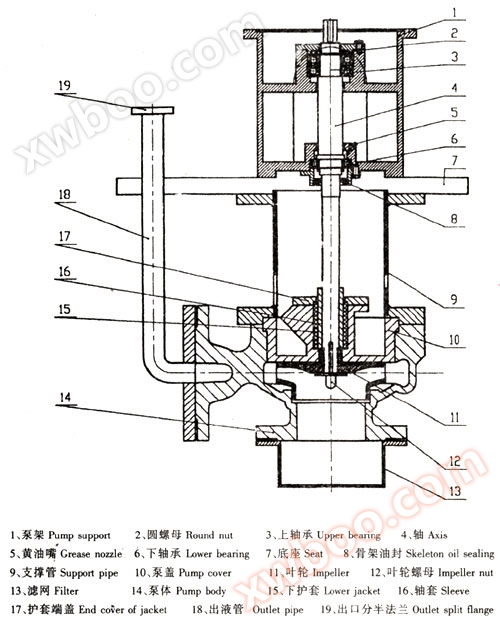

Wykres konstrukcji pompy pionowej z serii FY(HY)
|
|
|
